Leírás

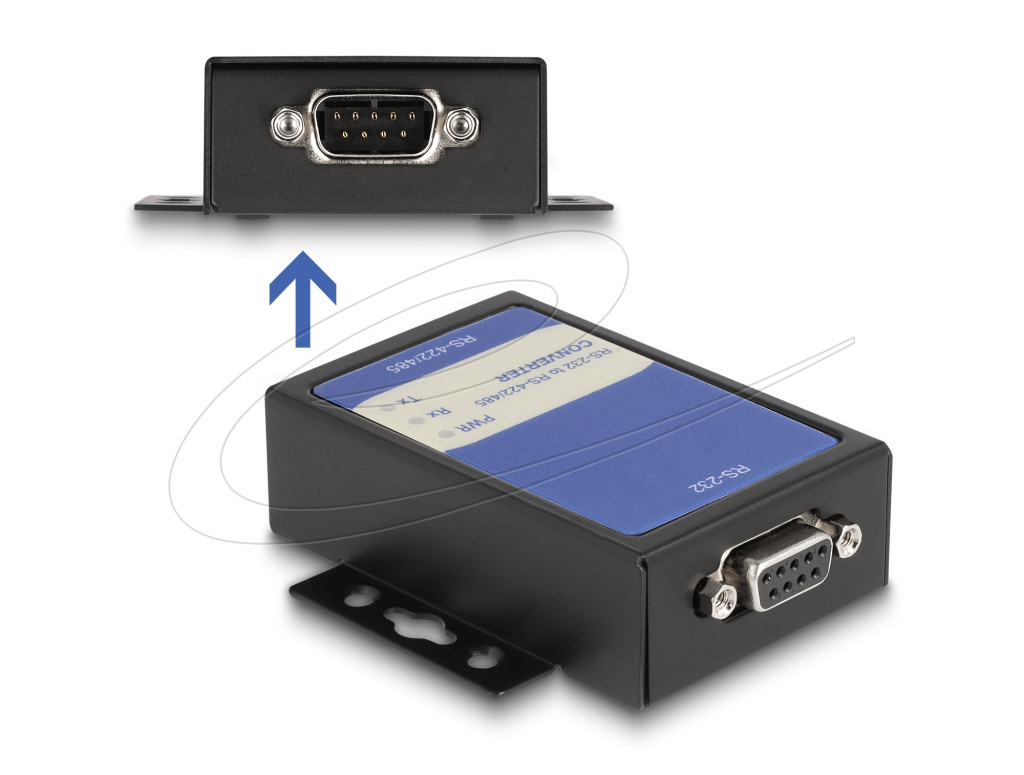

A Delock RS-232 - RS-422/485 átalakító adatot közvetít eszközök között, melyek standard RS-232 vagy RS-422/485 csatlakozóval rendelkeznek és alkalmasak a fieldbus rendszerhez. Robosztus fém házával az átalakít különböző csatlakozási opciókat biztosít és védi a csatlakozási felületet az elektrosztatikus kisülésektől (ESD).
Záró ellenállás
Belső záró ellenállások be- és kikapcsolhatók tűfejekkel.
RS-232 bővítő opció
Két RS-232 - RS-422/485 átalakító összeköthető közvetlenül és így akár egy 1200 m hosszú RS-232 bővítést tud biztosítani.
Műszaki adatok
Csatlakozó:
1 x soros RS-232 D-Sub 9 tűs anya csavaranyákkal
1 x soros RS-422/485 D-Sub 9 tűs dugó csavaranyákkal
Módok
2 vezeték RS-485 (automatikus jelző)
4 vezeték RS-422/485 (automatikus jelző)
4 vezeték RS-422 (erőltetett)
4 vezeték RS-422/485 RTS/CTS opcióval
2 x DIP kapcsoló: operációs móddal
Lezárók: RS-422/485 és RTS/CTS
Automatikus felismerés és váltás RS-422 és RS-485 között
Az adatátviteli sebesség felismerése akár 921,6 Kbps-ig
15 kV ESD-védelem minden csatlakozótűn
3 x LED jelzőfény (RX/TX/PWR)
Működési hőmérséklet: 0 C ~ 60 C
Tárolási hőmérséklet: -10 C ~ 70 C
Relatív páratartalom: 5-90% (nem lecsapódó)
Burkolat anyaga: fém
Méretek (HxSzxM): kb. 84,6 x 50,0 x 23,0 mm
A tápegység műszaki adatai
Bemenet: AC 100 ~ 240 V / 50 ~ 60 Hz / 0,5 A
Kimenet: 5,0 V / 1,0 A / 5,0 W
Földelés kívül, pozitív belül
Méret:
belül: o kb. 2,1 mm
kívül: o kb. 5,5 mm
Kábelhossz: kb. 153 cm
A csomag tartalma
Átalakító
4 x jumper
Tápegység
Használati utasítás
Csomag
Doboz
Gyártó: Delock
