Részletek

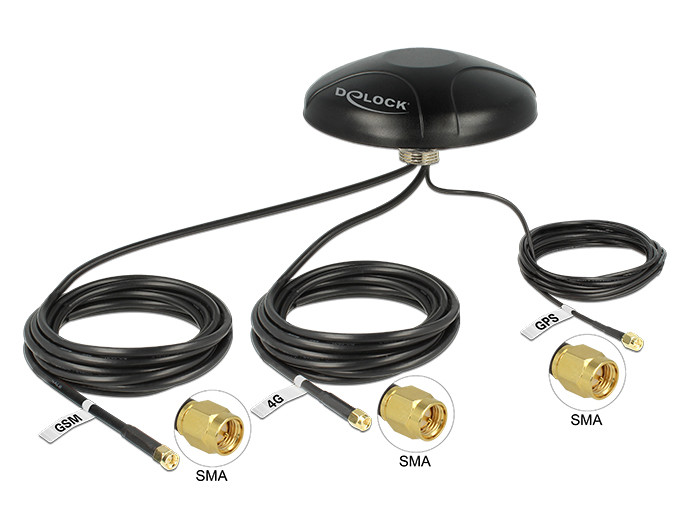

Ez a Delock többsávos antenna három fizikailag különálló adó- és vevőegységgel rendelkezik. Két PIFA antenna az LTE és a GSM/UMTS számára, illetve két PIFA antenna felel az adásért és a vételért ezeken a területeken. A GPS patch-antenna a globális navigációs műholdrendszer GPS jeleit fogadja.
A kültéri tulajdonságainak köszönhetően a többsávos antenna jól használható olyan zord területeken, mint a közlekedés, az erdészet, a mezőgazdaság, az építőipar és a tengerészet. Vízálló, ütésálló és a kiterjesztett hőmérsékleti tartományban is használható.
Műszaki adatok
- Csatlakozók: csatlakozók: 3 x SMA hím
- LTE:
Frekvenciatartomány:
0,698 - 0,960 GHz
1,710 - 2,700 GHz
GSM / UMTS / ZigBee / Z-Wave / WLAN 2,4 GHz / Bluetooth
Antennaerősítés: 2 dBi
Impedancia: 50 Ohm
VSWR: 2,5
Polarizáció: lineáris
Kábel: koaxiális
Kábeltípus: Koax: RG-58/U
Kábelátmérő: kb. 4,95 mm
Kábel csillapítás: 1 GHz-en méterenként 0,6 dBi
- GSM UMTS:
Frekvenciatartomány:
0,824 - 0,960 GHz
1,710 - 2,170 GHz
GSM / UMTS / Z-Wave
Antennaerősítés: 2 dBi
Impedancia: 50 Ohm
VSWR: 2,5
Polarizáció: lineáris
Kábel: koaxiális
Kábeltípus: Koax: RG-58/U
Kábelátmérő: kb. 4,95 mm
Kábel csillapítás: 1 GHz-en méterenként 0,6 dBi
- GPS:
Frekvenciatartomány:
GPS: GHz: L1, 1,57542 GHz
Antennaerősítés: 28 dBi
Impedancia: 50 Ohm
VSWR: 2,5
Polarizáció: RHCP
Kábel: koaxiális
Kábeltípus: Koax: RG-174
Kábelátmérő: kb. 2,7 mm
Kábel csillapítás: 1,5 dB @ 1,5 GHz méterenként
Üzemi feszültség: 2,2 - 5,0 V
Áramerősség: 5 - 15 mA
- LNA GPS:
Frekvenciatartomány:
GPS: GHz: L1, 1,57542 GHz
Antennaerősítés: 28 dBi
VSWR: 2,0
Impedancia: 50 Ohm
Kábel: koaxiális
Kábeltípus: Kábel: koax: RG-174
Kábelátmérő: kb. 2,7 mm
Kábel csillapítás: 1,5 dB @ 1,5 GHz méterenként
Működési feszültség: 2,2 - 5,0 V
Áramerősség: 5,5 V - 5,5 V 5 - 15 mA
- Csavaros rögzítés
- Üzemi hőmérséklet: -40 C ~ 85 C
- Ház anyaga: ABS
- Szín: fekete
- Védelmi osztály: IP67
- Kábel színe: fekete
- Kábelhossz csatlakozókkal együtt: kb. 3 m
- Méretek (DxH): kb. 143,6 x 65 mm
- Szerelőnyílás átmérő: 30 mm
Rendszerkövetelmények
- Szabad SMA csatlakozókkal ellátott készülék
A csomag tartalma
- Többsávos antenna
Csomag
- Fehér doboz
Gyártó: Delock
Szélesség cm: 6,3
Hosszúság cm: 23,7
Magasság cm: 2
