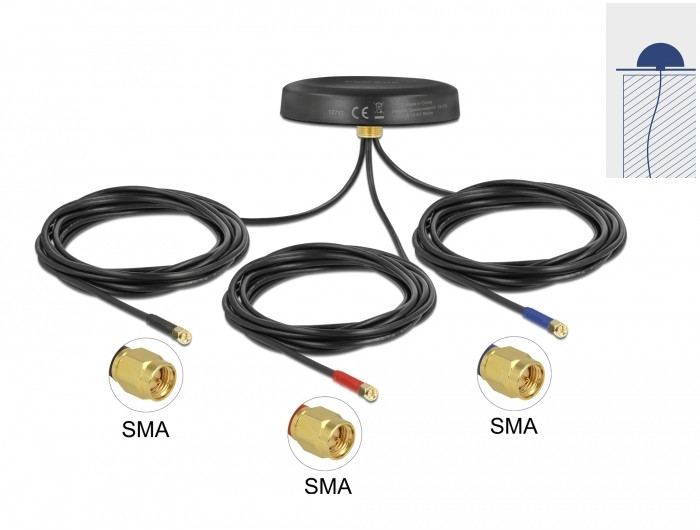

Ez a Delock többszárú antenna 3 fizikailag szétválasztott adó és vevő egységekkel rendelkezik. Két PIFA antenna, különösen LTE és GSM / UMTS-hez felelős ezeken a területeken az adó-vevésre. A GNSS patch antenna fogadja a Globális Irányító szatelit rendszer GNSS jeleket.
Kültéri alkalmazhatósága miatt, a többszárú antenna jól alkalmazható speciális körülmények között mint például közlekedés, erdészet, mezőgazdaság, építkezés és tengerészeti területen. Vízhatlan, ellenálló és széles hőmérsékleti sávban alkalmazható.
Műszaki adatok
Csatlakozó: 3 x SMA-dugó
LTE GSM UMTS:
Frekvenciatartomány:
0,698 - 0,960 GHz
1,710 - 2,700 GHz
GSM / UMTS / ZigBee / Z-Wave / LoRa / NB-IoT / WLAN 2,4 GHz / Bluetooth
Antennaerősítés: 2 dBi
Impedancia: 50 Ohm
VSWR: 2,5
Polarizáció: lineáris
Kábel típusa: koaxiális
Kábel típusa: RG-58/U
Kábelátmérő: kb. 4,95 mm
Kábel csillapítás: 0,6 dB @ 1 GHz / méter
GNSS:
Frekvenciatartomány:
GNSS: L1, 1,57542 GHz
Antennaerősítés: 3 dBi
Impedancia: 50 Ohm
VSWR: 2,5
Polarizáció: RHCP
Kábel típusa: koaxiális
Kábel típusa: RG-174
Kábelátmérő: kb. 2,7 mm
Kábel csillapítás: 1,5 dB @ 1,5 GHz / méter
LNA GNSS:
Frekvenciatartomány:
GNSS: L1, 1,57542 GHz
Antennaerősítés: 28 dBi
VSWR: 2,0
Impedancia: 50 Ohm
Működési feszültség: 2,2 - 5,0 V
Jelenlegi fogyasztás: 5 - 15 mA
Csavaros rögzítés
Működési hőmérséklet: -40 C ~ 85 C
Burkolat anyaga: ABS
Szín: fekete
Védelmi besorolás: IP67
Kábel színe: fekete
Kábelhosszúság a csatlakozóval együtt: kb. 3 m
Méretek (O x M): kb. 81,0 x 15,5 mm
Rögzítési furatátmérő: 12 mm
Rendszerkövetelmények
Az eszköz több szabad SMA porttal rendelkezik
A csomag tartalma
Több sávos antenna
Csavarhely
Csomag
White Box
Gyártó: Delock
